Копировальные кольца

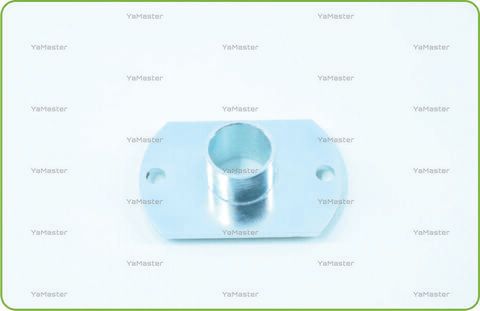

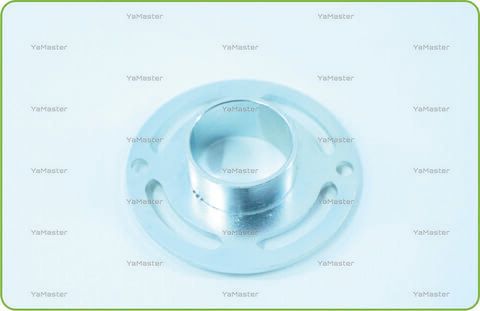

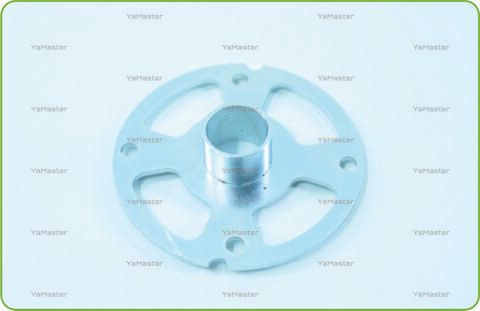

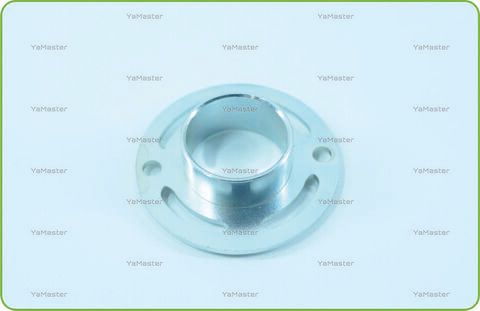

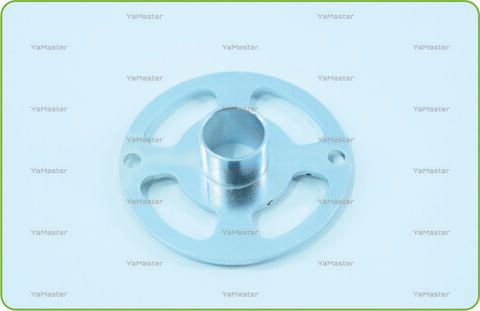

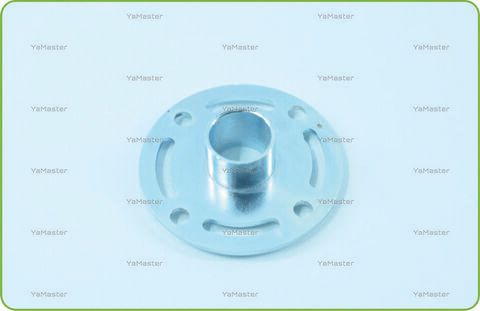

Копировальное кольцо - пластина с выступающим круглым бортиком, который скользит при работе по краю шаблона копируя его фигуру. Тем самым копировальное кольцо задает ограничение области для режущего инструмента установленного в фрезер.

Для качественного результата копировальное кольцо обязательно необходимо отцентровать. Диаметр внешнего края круглого борта должен быть на равном расстоянии от диаметра движения фрезы. Если кольцо не отцентровано, то фрезеровка будет отличаться при повроте инструмента на 180 градусов.

Для шаблонов торговой марки SOLDATOV применяется два соотношения размеров диаметра копировального кольца к диаметру фрезы:

1.  20 миллиметров диаметр копировального кольца и 12 миллиметров диаметр фрезы (разница 8 миллиметров)
2.  32 миллиметра диаметр копировального кольца и 16 миллиметров диаметр фрезы (разница 16 миллиметров)

Внимательно смотрите рекомендации на лицевой части вставок. Если указания относительно размеров копировального кольца и диаметра фрезы на вставке отсутствуют, то необходимо применять соотношение 20х12 (разница 8 миллиметров)
